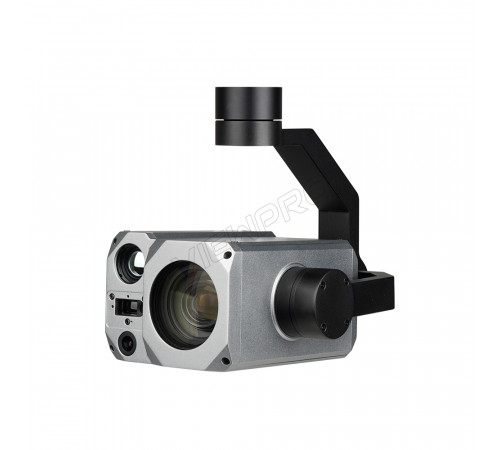

Ночная камера для БПЛА H30T
Технические характеристики
Аппаратные параметры
-
Рабочее напряжение: 16V
-
Входное напряжение: 4S ~ 6S
-
Выходное напряжение: 5V (подключение к PWM)
-
Динамический ток: 1100 ~ 2500 mA @ 16V
-
Температурный диапазон: –20°C до +60°C
-
Видео выход: micro HDMI (1080P 30/60fps) / IP (RTSP/UDP 720p / 1080p 30fps)
-
Локальное хранилище: TF-карта до 256 GB (класс 10, FAT32)
-
Форматы хранения:
-
Фото: JPG (1920×1080)
-
Видео: MP4 (1080p 30fps)
-
-
Онлайн чтение карты: HTTP просмотр фото
-
Управление: PWM / TTL / S.BUS / TCP / UDP
-
Геотегирование: координаты GPS и время в EXIF фото
Подвес (Gimbal)
-
Механический диапазон:
-
Pitch / Tilt: –110° … +130°
-
Roll: ±70°
-
Yaw / Pan: ±300° (±360° * N для версии с IP)
-
-
Контролируемый диапазон:
-
Pitch / Tilt: –45° … +125°
-
Yaw / Pan: ±290° (или ±360° * N)
-
-
Вибрация: ±0.02° по осям Pitch / Roll / Yaw
-
Функция центрирования одним нажатием: есть
EO / Стандартная камера (EO1)
-
Сенсор: 1/1.8" STARVIS CMOS
-
Разрешение: 4.17 МП
-
Оптический зум: 30× (6.5–162.5 мм)
-
Цифровой зум: до 12× (с функцией StableZoom до 432×)
-
Минимальное расстояние фокусировки: 100 мм (широкий угол) → 1200 мм (теле)
-
Углы обзора: 58.1° (широкий угол) → 2.3° (теле)
-
Минимальная освещённость:
-
0.009 lux (High Sensitivity включён)
-
0.09 lux (High Sensitivity выключен)
-
Термокамера (IR)
-
Фокусное расстояние: 19 мм
-
Поле обзора:
-
Горизонтальное: 22.9°
-
Вертикальное: 18.4°
-
Диагональное: 29.0°
-
-
Дальность:
-
Человек (1.8 × 0.5 м): обнаружение 792 м, распознавание 198 м, идентификация 99 м
-
Автомобиль (4.2 × 1.8 м): обнаружение 2428 м, распознавание 607 м, идентификация 303 м
-
-
Детектор: 640 × 512 пикселей, шаг пикселя 12 µm
-
NETD: ≤ 50 mK при 25 °C (опционально ≤ 40 mK)
-
Палитры: белая горячая, черная горячая, псевдоцвет
-
Цифровой зум: 1× ~ 8×
Отслеживание объектов (EO / IR)
-
Частота обновления: 30 Hz
-
Задержка: < 30 ms
-
Минимальный контраст: 5 %
-
Размер объекта: 16×16 … 256×256 пикселей
-
Скорость отслеживания: ±48 пикселей / кадр
-
Память объекта: до 100 кадров
-
Типы целей: человек, автомобиль
-
Точность распознавания автомобилей: ≥ 85 %
-
Ложные срабатывания: ≤ 10 %
Размеры и вес
-
Вес нетто: 1030 ± 10 г (версия с Viewport)
-
Размеры: 178.3 × 136.5 × 200.6 мм / 178.3 × 136.5 × 206.3 мм (с Viewport)
Комплектация
-
Камера с подвесом
-
Винты, медные цилиндры, демпфирующие шары, платы демпфирования
-
USB-to-TTL кабель
-
Упаковка: пластиковая коробка с пеной
