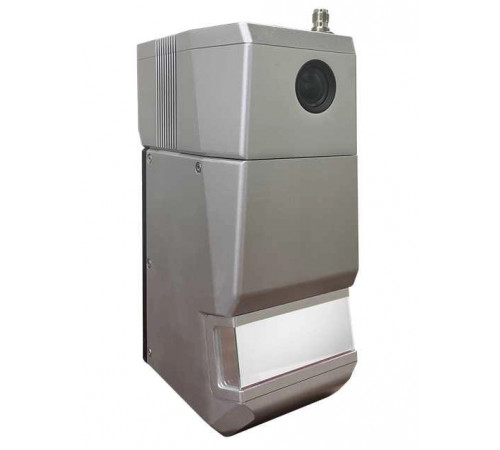

Лидар для дрона GS-1500N
Серия: GairHawk
Категория: Лидарная система для аэрофотосъемки и картографирования
Основные характеристики:
- Дальность обнаружения: До 1500 метров
- Количество отражений (эхо): 8
- Тип платформы: Совместимость с БПЛА (беспилотными летательными аппаратами), включая VTOL (вертикально взлетающие дроны)
- Применение: Аэрофотосъемка, картографирование, создание 3D-моделей, мониторинг инфраструктуры, сельское хозяйство, лесное хозяйство, археология и геодезия
Преимущества:
1. Высокая точность данных: Лидарная система GS-1500N обеспечивает детализированные и точные измерения, что делает её идеальной для создания высококачественных 3D-карт и моделей.
2. Дальность действия: Благодаря дальности обнаружения до 1500 метров, система подходит для масштабных проектов, включая крупные территории и труднодоступные объекты.
3. Многократные отражения: Возможность регистрации до 8 отражений позволяет получать данные даже в сложных условиях, таких как густая растительность или сложные конструкции.
4. Совместимость с БПЛА: Система легко интегрируется с различными моделями дронов, включая VTOL-платформы, что делает её универсальным решением для аэрофотосъемки.
5. Компактность и легкость: GS-1500N разработана с учетом требований к весу и габаритам, что позволяет использовать её на беспилотниках без перегрузки.
Применение:
- Картографирование и геодезия: Создание точных карт местности, включая рельеф, инфраструктуру и природные объекты.
- Мониторинг инфраструктуры: Обследование зданий, мостов, линий электропередач и других объектов.
- Сельское и лесное хозяйство: Анализ состояния сельскохозяйственных угодий, мониторинг лесов и растительности.
- Археология и исследования: Изучение археологических объектов и труднодоступных территорий.
Технические детали:
- Тип лидара: Лазерный сканер с высокой частотой импульсов.
- Скорость сканирования: Высокая скорость сбора данных для оперативного выполнения задач.
- Угол обзора: Широкий угол обзора для максимального охвата территории.
- Интеграция: Совместимость с популярным программным обеспечением для обработки данных.
Идеально для:
- Профессионалов в области геодезии и картографии.
- Компаний, занимающихся мониторингом инфраструктуры.
- Специалистов в сельском и лесном хозяйстве.
- Археологов и исследователей.
Лидарная система GS-1500N серии GairHawk — это надежное и высокоточное решение для профессионалов, работающих с дронами и БПЛА. Она сочетает в себе передовые технологии, удобство использования и широкий спектр применений.
Характеристики Лидара для дрона GS-1500N
LiDAR scanning system gAirHawk GS-1500N | ||
| Item Name | System Parameters |
Parameters | Accuracy | 10cm@400m |
| Weight | 2.5kg | |
Working temperature | -20℃~+55℃ | |
Power range | 12 V- 24 V | |
Consumption | 65 W | |
Carrying Platform | 6 Aixs Multi Rotor Drone,VTOL | |
| Storage | 128GB TF Card, Support Maximum 256 GB | |
| IP Rating | IP64 | |
| Dimension | 238*102*130mm | |
Laser Unit
| Measuring Range | 1000m@80%Reflectivity |
Laser class | 1535 nm Class1 (IEC 60825-1:2014) | |
Laser line number | FT-800 Single-Beam | |
Range Accuracy | 5mm@100m | |
| Laser Wavelength | 1535m | |
Returns | 8 echos(Customized) | |
Scanning frequency | 100HZ-2000HZ | |
| Point Rate | Up to 1,500,000 pts/sec | |
| Laser Type | Single Line Mechanical Scanning | |
FOV | 100°, adjustable | |
POS Unit | Update frequency | 200HZ |
Heading accuracy | 0.010° | |
Pitch accuracy | 0.003° | |
Rolling accuracy | 0.003° | |
Position accuracy | Horizontal: 0.01m, Vertical: 0.02m | |
GNSS signal type | GPSL1/L2/L5 GLONASSL1/L2 BDS B1/B2/B3 GAL E1/E5a/5b | |
IMU | gSpin 410 | |
Pre-processing software | POS software | Output information: position, speed, attitude |
Point cloud software | Output point cloud data format: LAS format, custom TXT format | |
Camera (built-in) | FOV | 48*33 Degree |
Effective Pixel | 45 MP (Full Frame Camera) | |
focal Length(mm) | 16 | |
